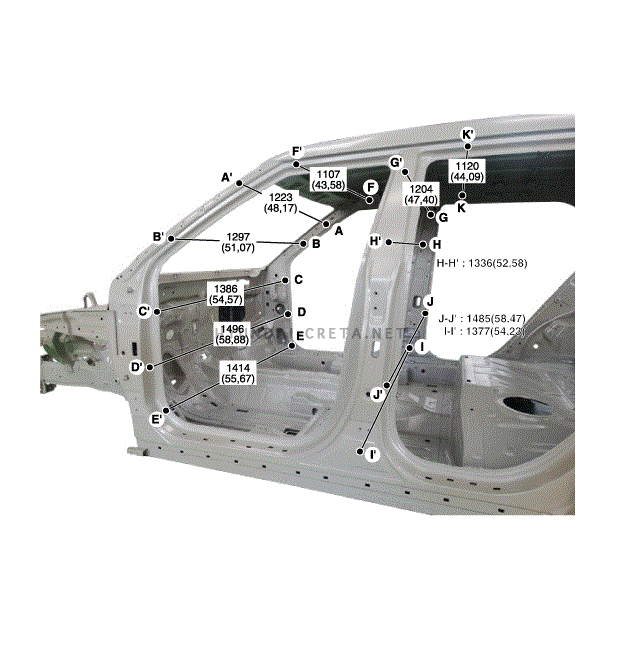

| Внутренняя часть A |
| * На данном рисунке показаны фактические размеры. [Единицы измерения: мм (дюймы)] |

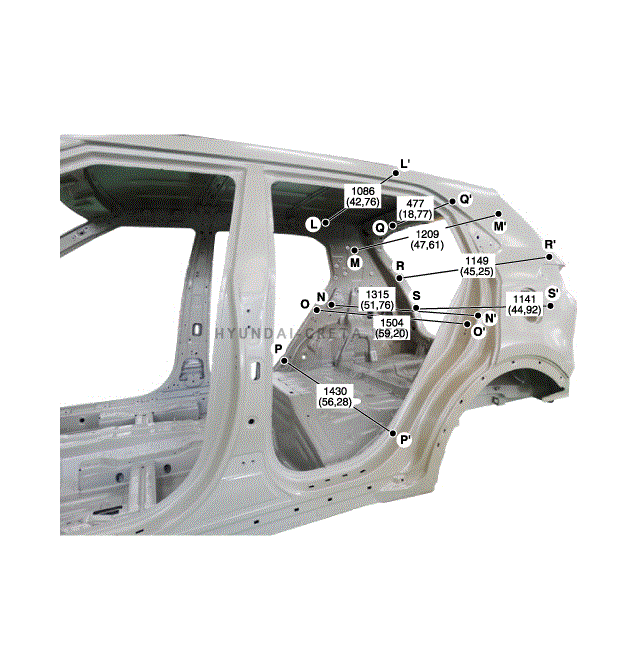

| Салон B |
| * На данном рисунке показаны фактические размеры. [Единицы измерения: мм (дюймы)] |

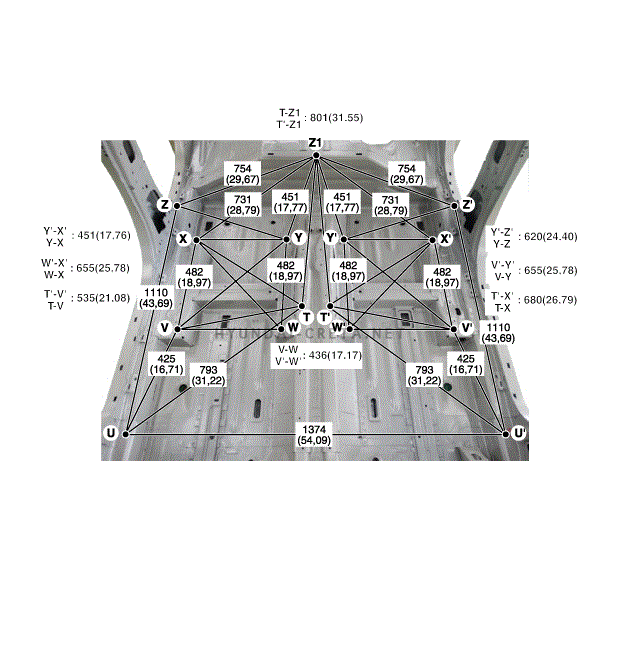

| Салон C |
| * На данном рисунке показаны фактические размеры. [Единицы измерения: мм (дюймы)] |

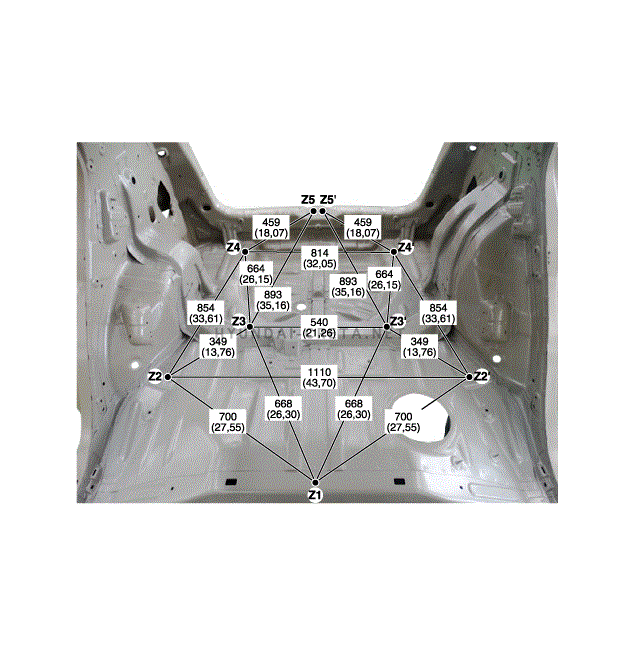

| Внутренняя часть D |
| * На данном рисунке показаны фактические размеры. [Единицы измерения: мм (дюймы)] |
|
|
|
|
| Монтажное отверстие (Ø6,6) шторки безопасности | Монтажное отверстие (Ø6,6) шторки безопасности | Монтажное отверстие (Ø6,6) шторки безопасности |
|
|
|
|
| Монтажное отверстие (Ø9) поперечины капота | Монтажное отверстие ограничителя передней двери (Ø13) | Монтажное отверстие (Ø8,5) боковой обшивки капота |
|
|
|
|
| Монтажное отверстие (Ø6,6) шторки безопасности | Монтажное отверстие (Ø6,6) шторки безопасности | Верхнее монтажное отверстие (Ø16) регулятора высоты ремня безопасности |
|
|
|
|
| Нижнее монтажное отверстие (Ø16) регулятора высоты ремня безопасности | Монтажное отверстие преднатяжителя ремня безопасности (Ø12) | Монтажное отверстие ограничителя задней двери (Ø13) |
|
|
|
|
| Монтажное отверстие шторки безопасности (Ø8) | Технологическое отверстие верхней внутренней панели задней боковой части кузова (Ø10) | Технологическое отверстие верхней внутренней панели задней боковой части кузова (Ø10) |
|
|
|
|
| Монтажное отверстие внутренней верхней панели задней боковой части кузова (Ø15) | Монтажное отверстие (Ø9) упора сиденья | Монтажное отверстие (Ø9) упора сиденья |
|
|
|
|
| Монтажное отверстие (Ø13) ограничителя задней двери | Монтажное отверстие внутренней нижней панели задней боковой части кузова (Ø8,6) | Монтажное отверстие внутреннего верхнего удлинения задней боковой части кузова (Ø13) |
|
|
|
|
| Монтажное отверстие внутреннего верхнего удлинения задней боковой части кузова (Ø13) | Монтажное отверстие (Ø8,5) боковой обшивки | Монтажное отверстие (Ø8,5) боковой обшивки |
|
|
|
|
| Технологическое отверстие (Ø9) центральной панели пола | Монтажное отверстие проводки (7x12) | Монтажное отверстие (Ø13) ремня безопасности |
|
|
|
|
| Монтажное отверстие (Ø11) ремня безопасности | Монтажное отверстие (Ø13) ремня безопасности | Монтажное отверстие (Ø11) ремня безопасности |
|
|
|
|
| Внутренний угол бокового порога | Монтажное отверстие (Ø7) для коврика | Монтажное отверстие ремня безопасности (Ø15) |
|
|
|
|
| Технологическое отверстие (Ø12) поперечины задней части пола | Технологическое отверстие (Ø12) поперечины задней части пола | Монтажное отверстие (8,5 x 8,5) задней панели пола |
|
|
||
| Монтажное отверстие упора крышки багажника (Ø14) |
