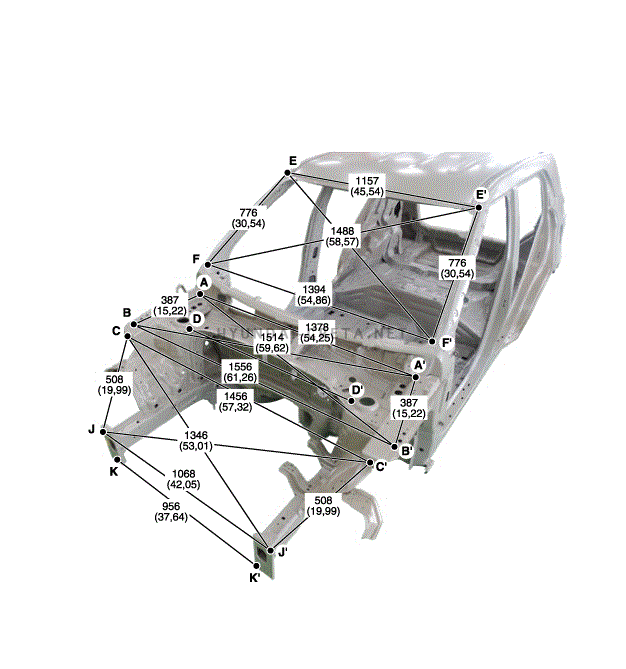

| Передняя часть кузова A |
| * На данном рисунке показаны фактические размеры.[Единицы измерения: мм (дюймы)] |

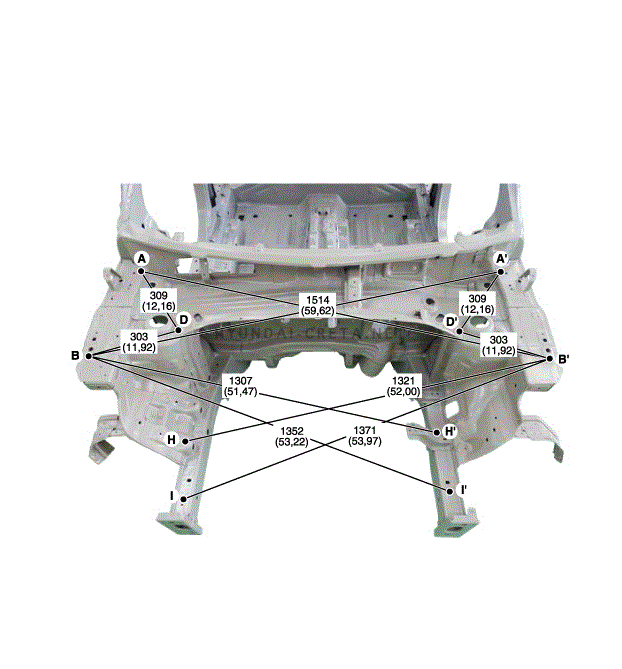

| Передняя часть кузова B |
| * На данном рисунке показаны фактические размеры. [Единицы измерения: мм (дюймы)] |

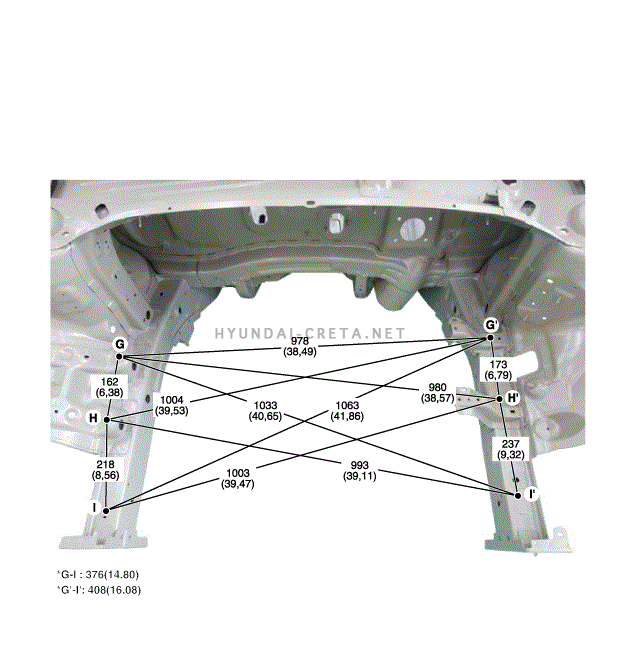

| Передняя часть кузова C |
| * На данном рисунке показаны фактические размеры. [Единицы измерения: мм (дюймы)] |
| Передняя часть кузова D |
| * На данном рисунке показаны фактические размеры. [Единицы измерения: мм (дюймы)] |
|
|
|
|
| Монтажное отверстие (Ø11) петли капота | Монтажное отверстие (Ø11) петли капота | Монтажное отверстие крыла (Ø6,6) |
|
|
|
|
| Монтажное отверстие крыла (Ø6,6) | Технологическое отверстие (Ø8) верхней панели фартука крыла | Технологическое отверстие (Ø6) верхней панели фартука крыла |
|
|
|
|
| Монтажное отверстие переднего амортизатора (Ø14) | Внешний угол передней стойки | Внешний угол передней стойки |
|
|
|
|
| Отверстие (Ø12) для монтажного кронштейна двигателя | Монтажное отверстие (Ø12) коробки передач | Отверстие (Ø12) для монтажного кронштейна двигателя |
|
|
|
|
| Монтажное отверстие (Ø13) коробки передач | Технологическое отверстие (Ø6,6) переднего лонжерона | Технологическое отверстие (Ø6,6) переднего лонжерона |
|
|
||
| Монтажное отверстие (Ø11) интерфейсного модуля |
