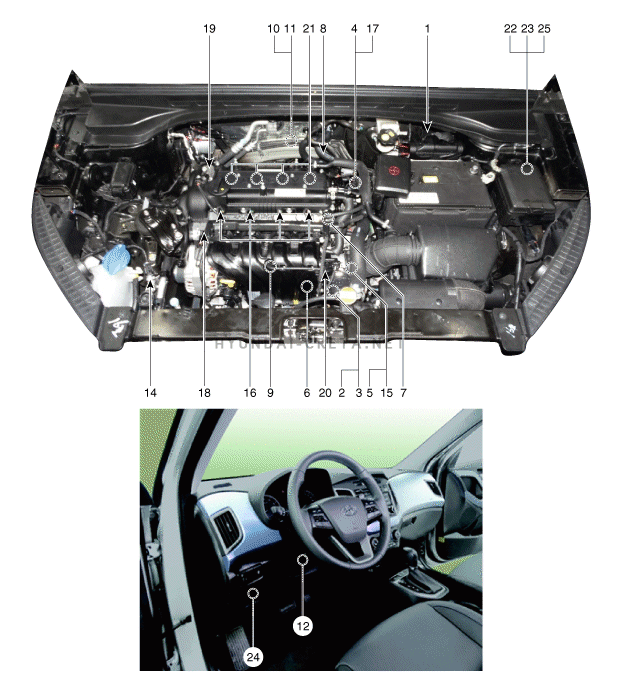

| МЕСТОПОЛОЖЕНИЕ КОМПОНЕНТОВ |
| 1. Электронный блок управления двигателем (ЭБУД) 2. Коллекторный датчик абсолютного давления (MAPS) 3. Датчик температуры поступающего воздуха (IATS) 4. Датчик температуры охлаждающей жидкости двигателя (ECTS) 5. Датчик положения дроссельной заслонки (TPS) [встроенный в модуль ETC] 6. Датчик положения коленчатого вала (CKPS) 7. Датчик положения распределительного вала (CMPS) [ряд 1 / впускные клапаны] 8. Датчик положения распределительного вала (CMPS) [ряд 1 / выпускные клапаны] 9. Датчик детонации (KS) 10. Подогреваемый датчик кислорода (HO2S) [ряд 1/датчик 1] 11. Подогреваемый датчик кислорода (HO2S) [ряд 1/датчик 2] 12. Датчик положения педали акселератора |
13. Датчик скорости автомобиля (VSS) 14. Датчик давления в кондиционере (APT) 15. Электродвигатель ETC [встроенный в модуль ETC] 16. Форсунка 17. Электромагнитный клапан управления продувкой накопителя топливных паров (PCSV) 18. Регулятор масла системы CVVT [ряд 1/впускные клапаны] 19. Регулятор масла системы CVVT [ряд 1/выпускные клапаны] 20. Электромагнитный клапан системы впуска с изменяемой геометрией (VIS) 21. Катушка зажигания 22. Главное реле 23. Реле топливного насоса 24. Диагностический разъем (DLC) [16-контактный] 25. Многофункциональный разъем [6-контактный] |
| 1. Электронный блок управления двигателем (ЭБУД) | 2. Коллекторный датчик абсолютного давления (MAPS) 3. Датчик температуры поступающего воздуха (IATS) |
|
|
|
| 4. Датчик температуры охлаждающей жидкости двигателя (ECTS) | 5. Датчик положения дроссельной заслонки (TPS) [встроенный в модуль ETC] 15. Электродвигатель ETC [встроенный в модуль ETC] |
|
|
|
| 6. Датчик положения коленчатого вала (CKPS) | 7. Датчик положения распределительного вала (CMPS) [ряд 1 / впускные клапаны] |
|
|
|
| 8. Датчик положения распределительного вала (CMPS) [ряд 1 / выпускные клапаны] | 9. Датчик детонации (KS) |
|
|
|
| 10. Подогреваемый датчик кислорода (HO2S) [ряд 1/датчик 1] | 11. Подогреваемый датчик кислорода (HO2S) [ряд 1/датчик 2] |
|
|
|
| 12. Датчик положения педали акселератора | 14. Датчик давления в кондиционере (APT) |
|
|
|
| 16. Форсунка 21. Катушка зажигания |
17. Электромагнитный клапан управления продувкой накопителя топливных паров (PCSV) |
|
|
|
| 18. Регулятор масла системы CVVT [ряд 1/впускные клапаны] | 19. Регулятор масла системы CVVT [ряд 1/выпускные клапаны] |
|
|
|
| 20. Электромагнитный клапан системы впуска с изменяемой геометрией (VIS) | 22. Главное реле 23. Реле топливного насоса 24. Многофункциональный диагностический разъем [6-pin] |
|
|
|
| 24. Диагностический разъем (DLC) [16-контактный] | |
|
|
