| СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА |
| Инструменты (номер и наименование) |
Изображение | Применение |
| 09200-3N000 Траверса двигателя (балка) |
|
Снятие и установка коробки передач. Используйте данную балку (№ специального инструмента: 09200-3N000) с опорой (№ специального инструмента: 09200-2S000). ? Допускается работа с 09200-38001. ?См. чертеж опорного бруса для крепления двигателя ниже. |
| A: 09200-2S000 B: 09200-2S100 C: 09200-2S200 Траверса двигателя (опора) |
|
Снятие и установка коробки передач. Используйте данную балку (специальный инструмент №: 09200-38001/3N000) с опорой ( 09200-2S000). ?См. чертеж опорного бруса для крепления двигателя ниже. |
| 09431-39000 Приспособление для установки сальника |
|
Используется для установки сальника с обеих сторон Используется с рукояткой (09231-H1100) |
| 09473-D3500 Приспособление для установки сальника |
|
Используется для установки сальника ведомой шестерни Используется с рукояткой (09231-H1100) [ДЛЯ АВТОМОБИЛЯ С ПОЛНЫМ ПРИВОДОМ] |
| 09231-H1100 Рукоятка |
|
Установка сальника дифференциала в картер трансмиссии и корпус. [Используется с приспособлением (09431-39000) для установки сальника] |

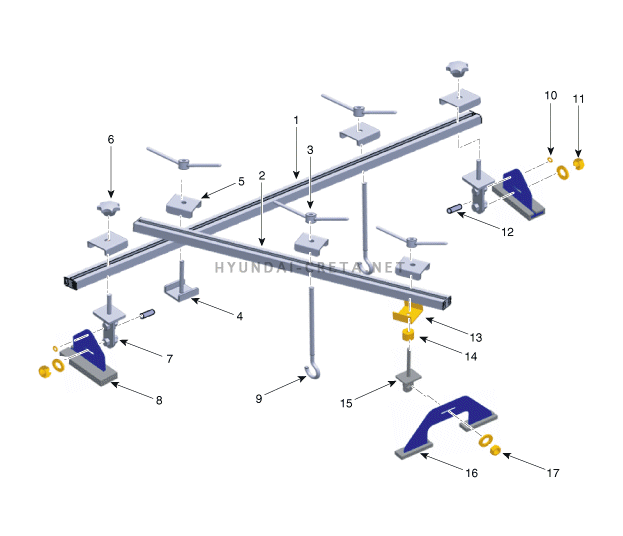

?Сборочный чертеж специальной траверсы двигателя.
| 1. 09200-3N000 (основная балка) 2. 09200-3N000 (дополнительная балка) 3. 09200-3N000 (рукоятка) 4. 09200-3N000 (стопор) 5. 09200-3N000 (стопор) 6. 09200-3N000 (ручка) 7. 09200-3N000 (переходник) 8. 09200-2S000 (опора) 9. 09200-3N000 (подвеска) |
10. 09200-3N000 (фиксатор) 11. 09200-3N000 (гайка) 12. 09200-3N000 (палец) 13. 09200-2S000 (упор) 14. 09200-2S000 (регулировочная проставка) 15. 09200-2S000 (переходник) 16. 09200-2S000 (опора) 17. 09200-2S000 (гайка) |
