Выключатель замедлителя - Ремонтные процедуры - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

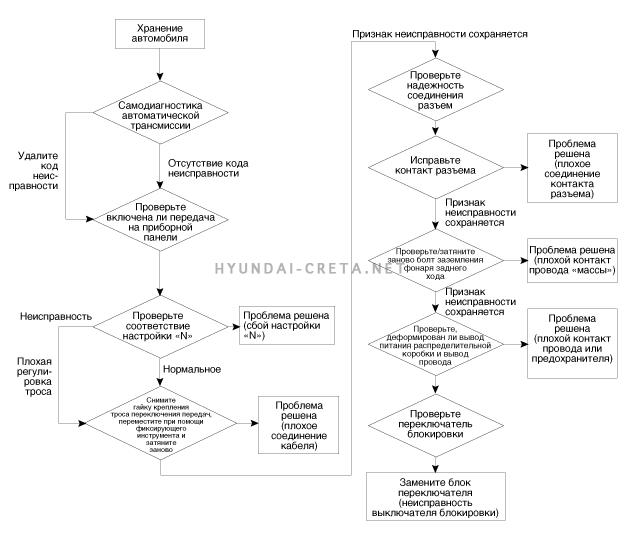

Схема проверки выключателя блокировки


Элементы для проверки
1. Проверьте наличие кодов неисправности.
2.
Проверьте соответствие настройки N.
– Отрегулируйте положение «N» (см. раздел «Выключатель блокировки» в группе «Система АКПП»)
3.
Проверьте отсоединение троса переключения передач.
– Отрегулируйте отсоединение троса переключения передач (см. раздел «Трос переключения передач» в группе «Система АКПП»)
4.
Проверьте подсоединение разъема.
– Тщательно проверьте разъем на предмет ослабления, плохого контакта, изгибов, коррозии, загрязнений, износа или повреждений.
–
Включите зажигание, но не запускайте двигатель. Измерьте мощность, подаваемую на выключатель блокировки и напряжение при контакте с «массой».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Прибл. 12 В
–
Исправьте проводку контактов в случае неисправности разъема.
(См. раздел «Ремонт проводки» в группе «ETM»).
5.
Проверьте состояние «массы» в цепи фонарей заднего хода.
– Проверьте соединение фонаря заднего хода с «массой» (см. раздел «Карта разводки жгутов» в группе «ETM»).
– Если соединение с «массой» неисправно, установите на место фонарь заднего хода.
6.
Проверьте подсоединение проводки к выводу питания распределительной коробки и предохранитель.
–
Проверьте отсоединение держателя предохранителя, а также плотность фиксации предохранителя в держателе.

–
Установите тестовый предохранитель для проверки правильности подсоединения.

– Проверьте соответствие номинала предохранителей каждой цепи.
– Проверьте повреждения предохранителя.
– Проверьте наличие растягивания проводки предохранителя и попадания инородных материалов, а также расположение выводов.
– Установите на место извлеченный вывод и выполните проверку согласно описанному выше способу.
– Если проблема не решена, см. инструкции по ремонту проводки на электрической схеме для исправления или замены выводов.
7.
Проверьте сигнал переключателя блокировки.
– Зажигание включено, двигатель не работает.
–
Измерьте напряжение между каждым из выводов и «массой» шасси при перемещении рычага переключения передач в положения P, R, N, D.
Спецификационное значение: см. спецификацию в таблице «Коды сигналов»
