| ЗАМЕНА |
|
|
| 1. | Отсоедините отрицательную клемму аккумуляторной батареи. |
| 2. | Удалите хладагент при помощи специальной станции для удаления/утилизации/заправки хладагента. |
| 3. |
На холодном двигателе слейте охлаждающую жидкость из радиатора.
(См. раздел «Охлаждающая жидкость» в группе «Механическая система двигателя»)
|
| 4. |
Снимите верхнюю крышку капота.
(См. раздел «Верхняя крышка капота»)
|
| 5. |
Отсоедините расширительный клапан от сердечника испарителя.
(См. раздел «Блок обогревателя» в группе «Система обогрева, вентиляции и кондиционирования воздуха»)
|
| 6. |
Отсоедините впускной и выпускной шланги от блока обогревателя.
(См. раздел «Блок обогревателя» в группе «Система обогрева, вентиляции и кондиционирования воздуха»)
|
| 7. |
Выверните болты крепления поперечины капота.
|
| 8. |
Снимите обе стороны переднего сиденья в сборе.
(См. раздел «Узел переднего сиденья» в группе «Переднее сиденье»)
|
| 9. |
Снимите главный узел передней панели.
(См. раздел «Главный узел передней панели» в группе «Передняя панель»)
|
| 10. |
Отсоедините разъемы рулевой колонки.
(см. раздел «Рулевая колонка и вал» в группе «Рулевое управление»).
|
| 11. |
Выверните винты крепления и опустите рулевую колонку.
(см. раздел «Рулевая колонка и вал» в группе «Рулевое управление»).
|
| 12. |
Снимите узел рычага переключения.
(См. раздел «Рычаг переключения передач» в группе «Система АКП»).
|
| 13. |
Отсоедините разъемы (А) распределительной коробки в салоне.
|
| 14. |
Отсоедините разъемы (А) многофункционального блока.
[Со стороны водителя]
[Со стороны пассажира]
|
| 15. |
Отсоедините разъем (A) блока управления подушками безопасности (SRSCM).
|
| 16. |
Отсоедините разъем (A) и фиксаторы на передней стойке.
[Со стороны водителя]
[Со стороны пассажира]
|
| 17. | Демонтировать радиатор в сборе, чтобы обеспечить пространство для снятия направляющей для воздуха. |
| 18. |
Выверните гайки и снимите задний воздуховод (А).
|
| 19. |
Отсоедините разъемы обогревателя и вентилятора.
(сторона водителя)
1) Отсоедините разъем привода выбора режима (А), соединитель (В), затем снимите фиксаторы крепления проводки.
2) Отсоедините разъем (A) датчика температуры испарителя.
[Сторона пассажира]
1) Отсоедините привод впускной заслонки (А) и разъем датчика автоматического обогревателя стекла (В).
2) Отсоедините разъем привода управления температурой (A) и разъем полевого МОП-транзистора управления питанием (B).
3) Отсоедините разъем (А) электродвигателя вентилятора.
|
| 20. |

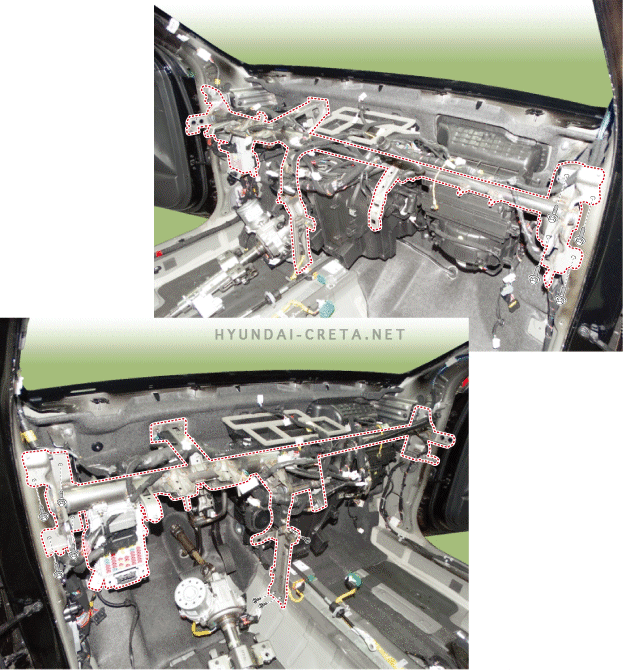

Выверните болты и гайки, затем снимите поперечину капота вместе с блоком обогревателя и вентилятора (А).
|
| 21. |
Установка выполняется в порядке, обратном разборке.
|
