Узел напольной консоли - Ремонтные процедуры - ремонт Хендай Крета/Грета (Hyundai Creta) 2018

ЗАМЕНА
[МКПП]

• Для защиты рук от травм наденьте перчатки.

• Для предотвращения повреждений при использовании в качестве рычага отвертки с прямым шлицем или монтировки следует обернуть их рабочую область защитной лентой. Также следует наклеить защитную ленту на смежные части.
• Проявляйте осторожность во избежание нанесения царапин на поверхность кузова.
1.
Снимите рукоятку и пылезащитные чехлы рычага переключения передач (A), вращая против часовой стрелки.

2.
С помощью отвертки или специального съемника снимите верхнюю крышку передней консоли (A).

3.
Отсоедините разъемы (A).

4.
Снимите резиновый коврик (А), затем снимите лоток (B), используя отверстие под держатель съемника.


5.
Отсоедините мультимедийные разъемы (A).

6.
Снимите крышку (A) рычага стояночного тормоза с помощью отвертки или специального съемника.

7.
Снимите накладку (A) контейнера для хранения.

8.

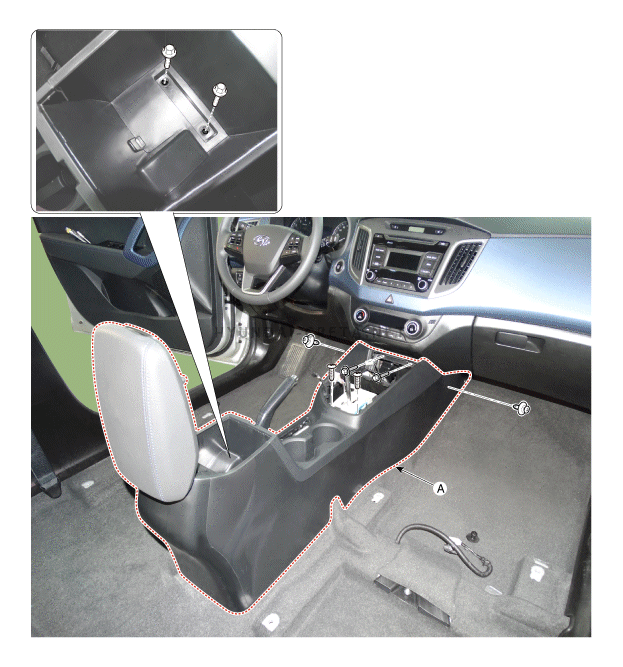

Снимите крепежные зажимы и болты, затем снимите напольную консоль в сборе (A).

9.
Установка выполняется в порядке, обратном разборке.

• Замените все поврежденные защелки.
• Проверьте правильность соединения разъема.
[АКПП]

• Для защиты рук от травм наденьте перчатки.

• Для предотвращения повреждений при использовании в качестве рычага отвертки с прямым шлицем или монтировки следует обернуть их рабочую область защитной лентой. Также следует наклеить защитную ленту на смежные части.
• Проявляйте осторожность во избежание нанесения царапин на поверхность кузова.
1.
Для снятия рукоятки (А) и пылезащитных чехлов (В) рычага переключения передач потяните их вверх.

Узел напольной консоли - Ремонтные процедуры - Hyundai Creta (Gs, Gsr)

2.
С помощью отвертки или специального съемника снимите верхнюю крышку передней консоли (A).

3.
Отсоедините разъемы (A).

4.
Снимите резиновый коврик (А), затем снимите лоток (B), используя отверстие под держатель съемника.


5.
Отсоедините мультимедийные разъемы (A).

6.
Снимите крышку (A) рычага стояночного тормоза с помощью отвертки или специального съемника.

7.
Снимите накладку (A) контейнера для хранения.

8.
Снимите крепежные зажимы и болты, затем снимите напольную консоль в сборе (A).

9.
Установка выполняется в порядке, обратном разборке.

• Замените все поврежденные защелки.
• Проверьте правильность соединения разъема.
