| ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ |
Самодиагностика с помощью GDS
Неисправности системы программируемых ключей можно быстро обнаружить с помощью сканера GDS. GDS быстро управляет приводом для контроля входных/выходных значений, а также для самодиагностики.
Ниже приведены основные неисправности системы SMART KEY.
| 1. | Ошибка входного сигнала блока SMART KEY. |
| 2. | Неисправность блока SMART KEY. |
| 3. | Ошибка выходного сигнала блока SMART KEY. |
Следующие три диагностических решения являются основными для большинства случаев.
| 4. | Ошибка входного сигнала блока SMART KEY: диагностика выключателей |
| 5. | Неисправность блока SMART KEY: диагностика связи |
| 6. | Ошибка выходного сигнала блока SMART KEY: диагностика выходных сигналов антенн и выключателей |
Диагностика выключателей
| 1. | Подсоедините кабель GDS к диагностическому разъему в нижней части передней панели водителя. Включите сканер GDS. |
| 2. |
Выберите модель автомобиля, затем выберите систему SMART KEY.
|
| 3. | Выберите пункт «SMART KEY unit» (блок системы программируемых ключей). |
| 4. |

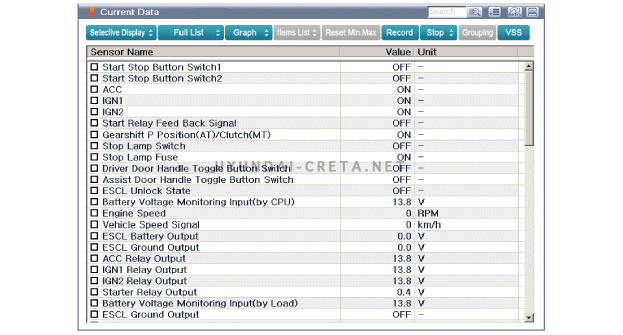

После переключения режима на IG выберите пункт «Current data» (текущие данные).
|
| 5. |
После запуска процесса «Current data» сканер отображает состояние всех выключателей.
|
Диагностика связи с помощью GDS (самодиагностика)
| 1. | Диагностика связи предназначена для проверки работы всех связанных между собой компонентов. |
| 2. | Подсоедините кабель GDS к диагностическому разъему в нижней части передней панели водителя. |
| 3. |

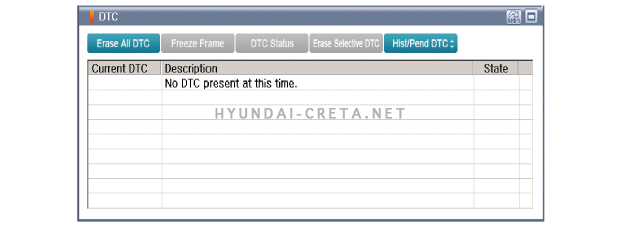

Включите зажигание и выберите пункт «DTC» (Коды неисправности системы).
|
Диагностика активизации антенн
| 1. | Подсоедините кабель GDS к диагностическому разъему в нижней части передней панели водителя. |
| 2. |

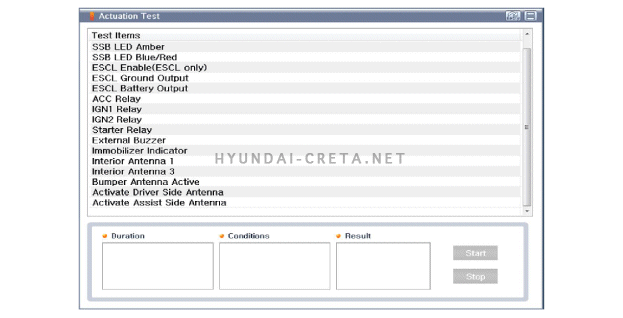

После переключения режима на IG выберите пункт «ACTUATION TEST» (проверка активизации).
|
| 3. |
Разместите смарт-ключ рядом с соответствующей антенной и активизируйте ее с помощью GDS.
|
| 4. | Если светодиод на программируемом брелке SMART KEY мигает, брелок в порядке |
| 5. | Если светодиод не мигает, проверьте напряжение батареи брелка. |
| 6. |
Активизация антенн
|
Проверка состояния антенн
| 1. | Подсоедините кабель GDS к диагностическому разъему в нижней части передней панели водителя. |
| 2. |

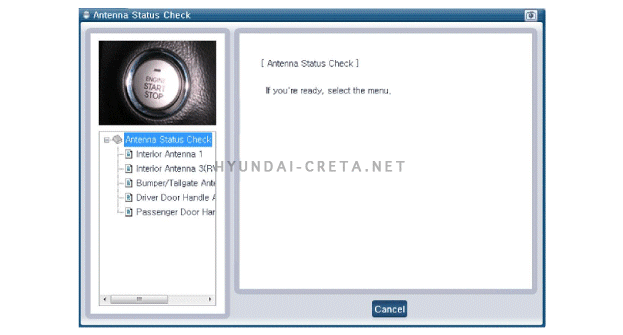

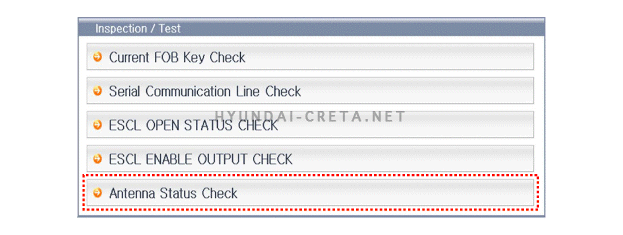

Выберите пункт «Antenna Status Check» (Проверка состояния антенн).
|
| 3. |
Включите зажигание и выберите пункт «Antenna Status Check» (Проверка состояния антенн).
|
| 4. |

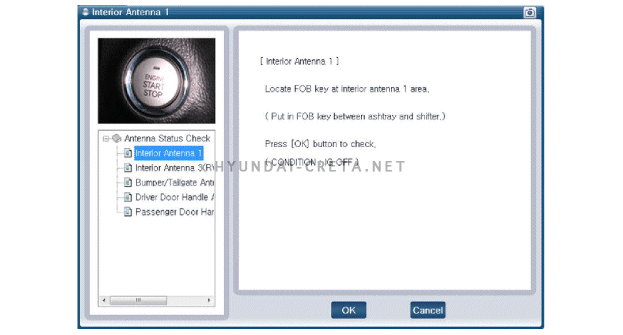

Разместите смарт-ключ рядом с соответствующей антенной и активизируйте ее с помощью GDS.
|
| 5. | Если смарт-ключ функционирует нормально, то соответствующая антенна, сам смарт-ключ (прием, передача) и внешний приемник в порядке. |
| 6. |
Состояние антенн
|
Проверка состояния брелока
| 1. | Подсоедините кабель GDS к диагностическому разъему в нижней части передней панели водителя. |
| 2. |

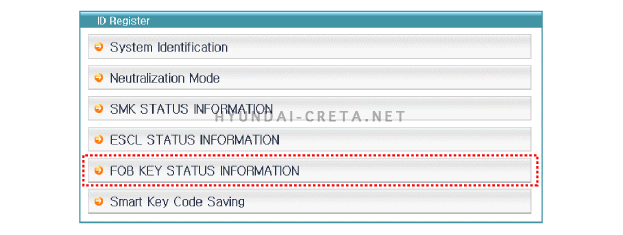

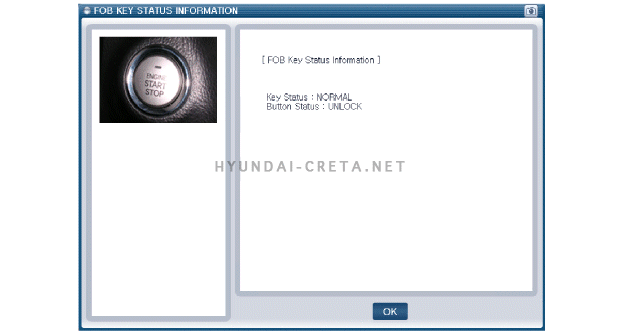

Включите зажигание и выберите пункт «FOB KEY STATUS INFO» (Информация о состоянии брелка).
|
Проверка состояния системы смарт-ключей
| 1. | Подсоедините кабель GDS к диагностическому разъему в нижней части передней панели водителя. |
| 2. |

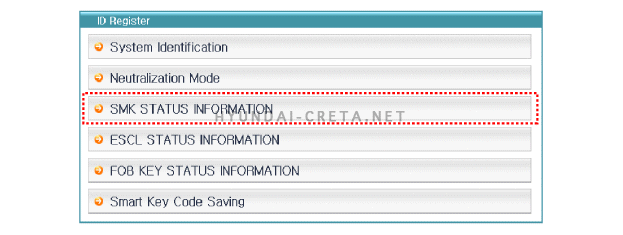

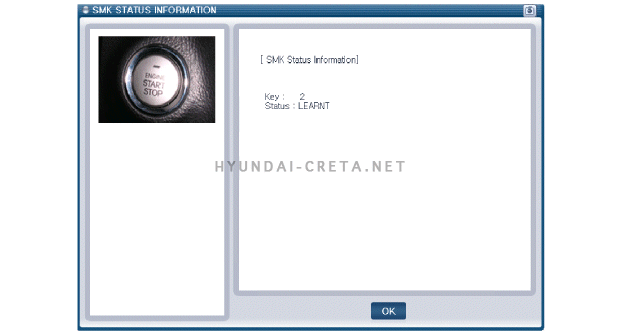

Включите зажигание и выберите пункт «SMK STATUS INFO» (Информация о состоянии системы смарт-ключей).
|
Проверка состояния системы ESCL
| 1. | Подсоедините кабель GDS к диагностическому разъему в нижней части передней панели водителя. |
| 2. |

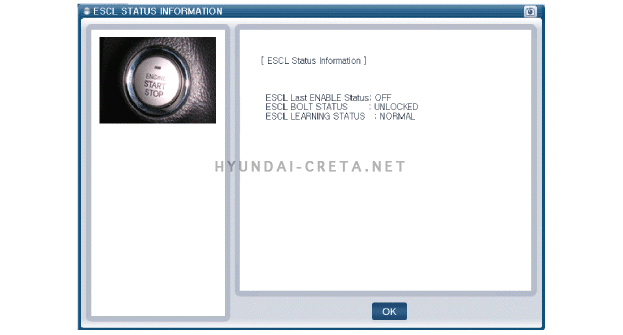

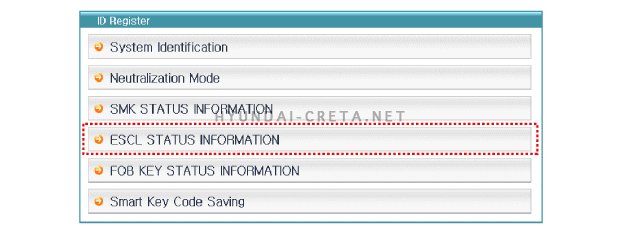

Включите зажигание и выберите пункт «ESCL STATUS INFO» (информация о состоянии системы ESCL).
|
Проверка состояния нейтрализации
| 1. | Подсоедините кабель GDS к диагностическому разъему в нижней части передней панели водителя. |
| 2. |

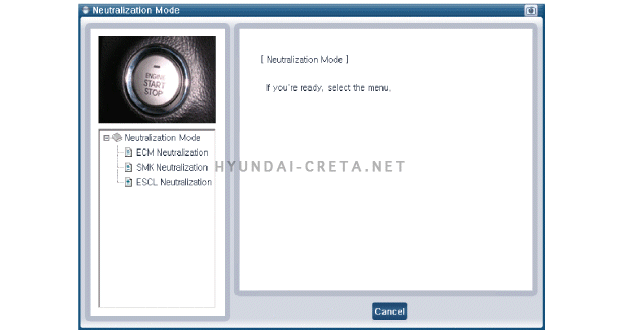

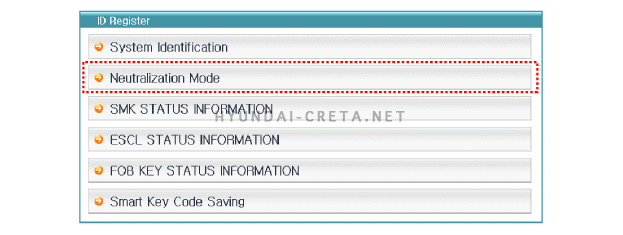

Включите зажигание и выберите пункт «Neutralization mode» (Режим нейтрализации).
|
Список входных переключателей
| № | НАИМЕНОВАНИЕ ИЗДЕЛИЯ | БЛОК |
| 1 | Переключатель 2 КНОП.ПУСК | - |
| 2 | ACC | - |
| 3 | IGN1 | - |
| 4 | Положение «P» рычага переключения передач | - |
| 5 | ТОРМОЗНОЙ ПЕРЕКЛЮЧАТЕЛЬ | - |
| 6 | Кнопка блокирования передней левой двери | - |
| 7 | Кнопка блокирования передней правой двери | - |
| 8 | Выключатель в крышке багажника | - |
| 9 | Напряжение аккумуляторной батареи | - |
| 10 | Напряжение генератора | - |
| 11 | Индикатор отсутствия ключа | - |
| 12 | Контрольная лампа иммобилайзера | - |
| 13 | External Buzzer | - |
| 14 | Включение ESCL | - |
Список исполнительных устройств
| № | НАИМЕНОВАНИЕ ИЗДЕЛИЯ | Состояние |
| 1 | Индикатор иммобилайзера | Ключ в замке зажигания в положении ON (Вкл.) Двигатель не работает |
| 2 | External Buzzer | Ключ в замке зажигания в положении ON (Вкл.) Двигатель не работает |
| 3 | Активна 1-я внутренняя антенна | Ключ в замке зажигания в положении ON (Вкл.) Двигатель не работает |
| 4 | Активна 2-я внутренняя антенна | Ключ в замке зажигания в положении ON (Вкл.) Двигатель не работает |
| 5 | Активна антенна бампера | Ключ в замке зажигания в положении ON (Вкл.) Двигатель не работает |
| 6 | Активна антенна двери водителя | Ключ в замке зажигания в положении ON (Вкл.) Двигатель не работает |
| 7 | Активна антенна двери пассажира | Ключ в замке зажигания в положении ON (Вкл.) Двигатель не работает |
