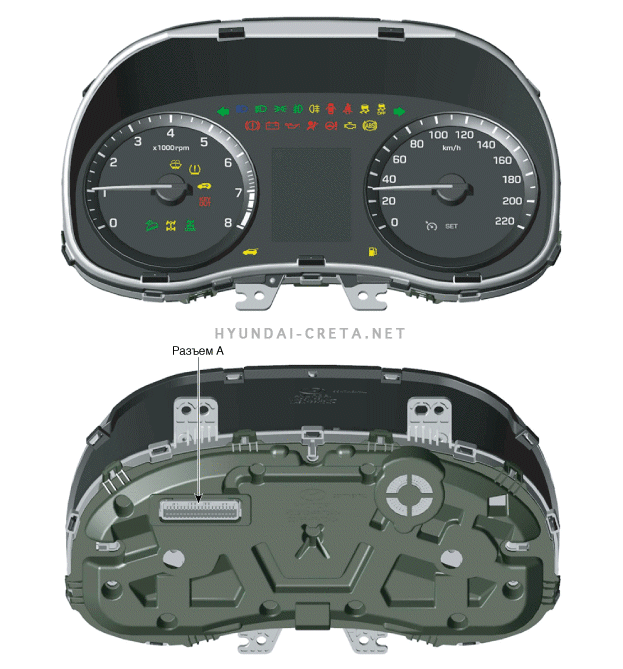

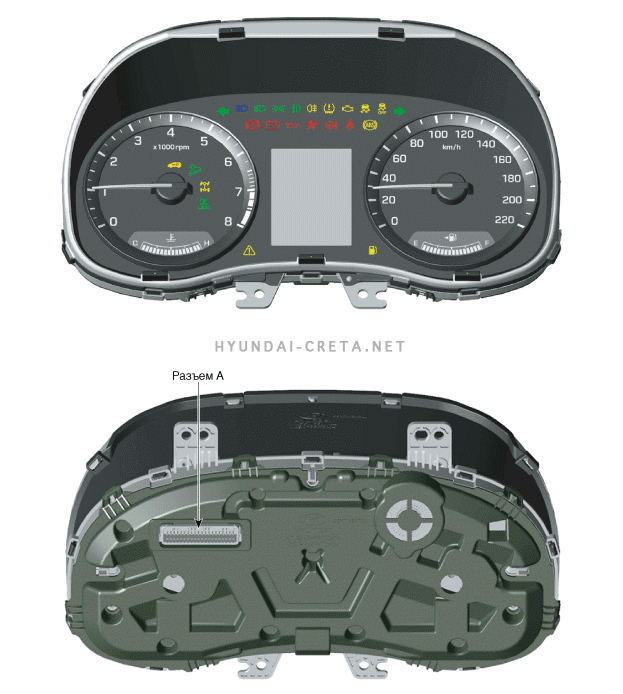

| КОМПОНЕНТЫ |
| [Стандартное значение] |
| [Контроль] |

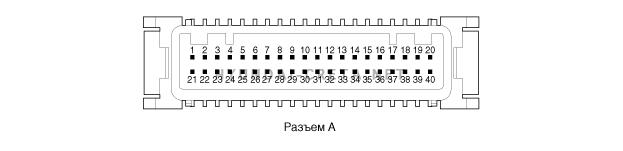

Информация о контактах разъема
| № | Описание | № | Описание |
| 1 | Заземление | 21 | Вход переключателя счетчика суточного пробега (–) |
| 2 | Выход подсветки (–) | 22 | Переключатель маршрутного компьютера1 (+)_Вход |
| 3 | Переключатель реостата, понижение | 23 | Переключатель маршрутного компьютера2 (+)_Вход |
| 4 | Переключатель реостата, повышение | 24 | Выход AT (P) |
| 5 | Вход генератора | 25 | Выход AT (R) |
| 6 | Низкой скорости стеклоочистителя_Вход | 26 | Выход AT (N) |
| 7 | Иммобилайзер_Вход | 27 | Выход AT (D) |
| 8 | Вход реле давления масла | 28 | Выход AT (S) |
| 9 | Скорость_Выход | 29 | B-CAN (низк.) |
| 10 | - | 30 | B-CAN (выс.) |
| 11 | Выходные характеристики генератора переменного тока | 31 | - |
| 12 | - | 32 | C-CAN [высокий] |
| 13 | Входной сигнал подушки безопасности (+) | 33 | C-CAN [низкий] |
| 14 | Датчик топлива (+)_Вход | 34 | - |
| 15 | - | 35 | Фиксатор_Выход |
| 16 | Датчик топлива (-)_Вход | 36 | - |
| 17 | - | 37 | «Масса»_сигнал |
| 18 | - | 38 | - |
| 19 | - | 39 | Зажигание 1 |
| 20 | Входной сигнал габаритных огней | 40 | Положительная клемма аккумуляторной батареи |
