| ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ |
| ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ОСНОВНОГО ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ СТЕКЛОПОДЪЕМНИКОВ |
| 1. | Отсоедините отрицательную клемму аккумуляторной батареи. |
| 2. |
Снимите обивку передней двери
(См. раздел «Обшивка передней двери» в группе «Кузов»)
|
| 3. |
Выверните крепежные винты и снимите переключатель электрического стеклоподъемника в сборе (A).
|
| 4. |
Проверьте наличие электрической непрерывности между клеммами в каждом положении выключателя согласно таблице. Если проводимость отличается от табличных значений, замените выключатель.
[Электростеклоподъемник двери водителя защитой от защемления - автом. подъем/опускание]
[Автоматическое опускание водителя]
[Ручное управление]
|
| Проверка переключателя электростеклоподъемника пассажира |
| 1. | Отсоедините отрицательную клемму аккумуляторной батареи. |
| 2. |
Снимите обивку передней двери
(См. раздел «Обшивка передней двери» в группе «Кузов»)
|
| 3. |
Отсоедините монтажные зажимы (B) и снимите переключателя электрического стеклоподъемника (A).
|
| 4. |
Проверьте наличие электрической непрерывности между клеммами в каждом положении выключателя согласно таблице. Если проводимость отличается от табличных значений, замените выключатель.
|
| ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ СТЕКЛОПОДЪЕМНИКОВ, РАСПОЛОЖЕННОГО НА ЗАДНЕЙ ДВЕРИ |
| 1. | Отсоедините отрицательную клемму аккумуляторной батареи. |
| 2. |
Снимите обивку задней двери
(См. раздел «Обшивка задней двери» в группе «Кузов»)
|
| 3. |
Выверните крепежные винты и снимите переключатель электростеклоподъемника (A).
|
| 4. |
Проверьте наличие электрической непрерывности между клеммами в каждом положении выключателя согласно таблице. Если проводимость отличается от табличных значений, замените выключатель.
ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ СТЕКЛОПОДЪЕМНИКОВ, РАСПОЛОЖЕННОГО НА ЗАДНЕЙ ДВЕРИ
Проверка переключателя обогревателя заднего сиденья
|
| Диагностика с помощью GDS |
| 1. |
С помощью диагностической системы (GDS) можно быстро диагностировать неисправные части системы управления электрооборудованием кузова.
Диагностическая система (GDS) предоставляет следующую информацию.
|
| 2. | Выберите «Car model» (модель автомобиля) и систему для проверки с помощью тестера. |
| 3. | Выберите «Body Control Module (BCM)» (блок управления электрооборудованием кузова (BCM)) для проверки блока управления электрооборудованием кузова (BCM). |
| 4. |

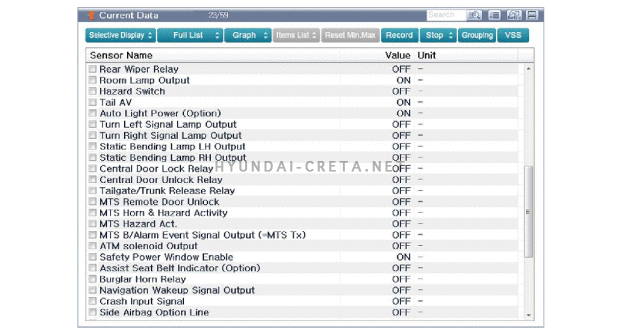

Выберите меню «Current data» (текущие данные) для поиска текущего состояния входных/выходных данных.
Можно проверить входные/выходные данные для датчиков, соответствующие переключателю замка двери.
|
| 5. |
Для принудительной проверки системы электрической блокировки дверей следует выбрать «Actuation test» (пусковой тест) блока управления электрооборудованием кузова (BCM).
|
