Выключатель ламп стоп-сигналов - УСТРАНЕНИЕ НЕПОЛАДОК - ремонт Хендай Крета/Грета (Hyundai Creta) 2018



УСТРАНЕНИЕ НЕПОЛАДОК
1.
Диагностика компонентов

Позиции причина Признаки неисправности
Предохранитель переключателя Неисправное подключение предохранителя, перегорание предохранителя
Код DTC: P0504
Признак неисправности: затрудненное переключение передач, затрудненный запуск двигателя, затрудненная отмена функции круиз-контроля, затрудненная отмена функции EPB, отказ стоп-сигналов, включение лампы ESP OFF.
Проверка формы сигнала выполняется с помощью осциллографа для каждого компонента при ускорении (замедлении) автомобиля. (См. процедуры проверки для датчика включения стоп-сигналов.)

При обнаружении отклонений от нормы в форме сигнала см. описание соответствующих процедур для компонента. (См. ремонтные процедуры для соответствующего компонента. При необходимости замените его.)

Предохранитель реле Неисправное подключение предохранителя, перегорание предохранителя
Код DTC: P0504
Признак неисправности: затрудненное переключение передач, затрудненный запуск двигателя, затрудненная отмена функции круиз-контроля, затрудненная отмена функции EPB, отказ стоп-сигналов, включение лампы ESP OFF.
Выключатель ламп стоп-сигналов
Повреждена проводка компонента
Ненадежное соединение в разъеме
Дефект компонента
Код DTC: P0504
Признак неисправности: затрудненное переключение передач, затрудненный запуск двигателя, затрудненная отмена функции круиз-контроля, затрудненная отмена функции EPB, отказ стоп-сигналов, включение лампы ESP OFF.
Электрическая часть стоп-сигнала
модуль (если применимо)
Код DTC: P0504, C2130, C2131
Признак неисправности: затрудненное переключение передач, затрудненный запуск двигателя, затрудненная отмена функции круиз-контроля, затрудненная отмена функции EPB, отказ стоп-сигналов, включение лампы ESP OFF.
Блок управления двигателем (ECM)
Код DTC: P0504
Признак неисправности: затрудненное переключение передач, затрудненная отмена функции круиз-контроля
Блок BCM (блок управления электрооборудованием кузова)
Затрудненное переключение передач
Электромагн. блокиратор передачи
Затрудненное переключение передач
Выключатель замедлителя
Признак неисправности: затрудненное переключение передач, затрудненный запуск двигателя, затрудненная отмена функции круиз-контроля, затрудненная отмена функции EPB
Блок смарт-ключа (SMK)
Сбой запуска
Электрический стояночный тормоз
Признак неисправности: затрудненная отмена функции EPB, включение лампы ESP OFF.
Модуль управления АБС/VDC
(Датчик давления)
Признак неисправности: включение лампы ESP OFF.


2.
Диагностика по признакам неисправности

Признаки неисправности Компонент, являющийся возможной причиной неисправности
Затрудненный запуск двигателя Предохранитель переключателя, предохранитель реле, датчик включения стоп-сигналов, электронный модуль стоп-сигналов, блок управления ABS/VDC, проводка, разъем Проверка формы сигнала выполняется с помощью осциллографа для каждого компонента при ускорении (замедлении) автомобиля. (См. процедуры проверки для датчика включения стоп-сигналов.)

При обнаружении отклонений от нормы в форме сигнала см. описание соответствующих процедур для компонента. (См. ремонтные процедуры для соответствующего компонента. При необходимости замените его.)

Затрудненное переключение передач Предохранитель переключателя, предохранитель реле, датчик включения стоп-сигналов, электронный модуль стоп-сигналов, блоки управления BCM, ECM, датчик запрета на запуск двигателя, проводка, разъем
Включение лампы ESP OFF Предохранитель переключателя, предохранитель реле, датчик включения стоп-сигналов, электронный модуль стоп-сигналов, блок управления ABS/VDC, проводка, разъем
P0504 Предохранитель переключателя, предохранитель реле, датчик включения стоп-сигналов, электронный модуль стоп-сигналов, блок управления ECM, проводка, разъем
Не действует стоп-сигнал Предохранитель переключателя, предохранитель реле, датчик включения стоп-сигналов, электронный модуль стоп-сигналов, проводка, отсоединение разъема
Стоп-сигнал постоянно
горит
Датчик включения стоп-сигналов, электронный модуль стоп-сигналов,
короткое замыкание в проводке, перегорание предохранителя

3.

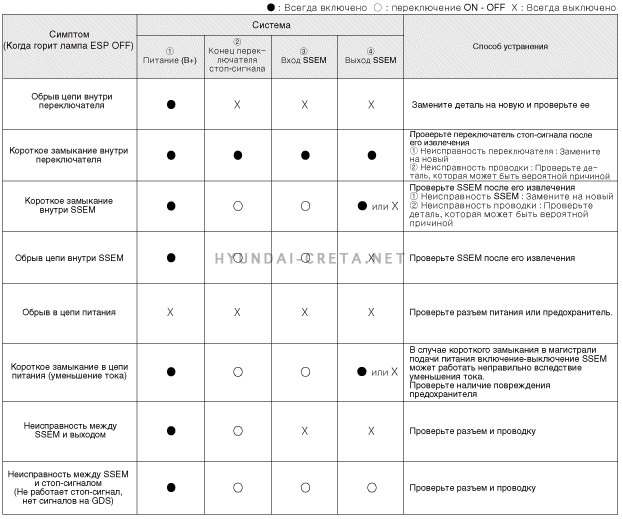

Диагностика системы датчика включения стоп-сигналов

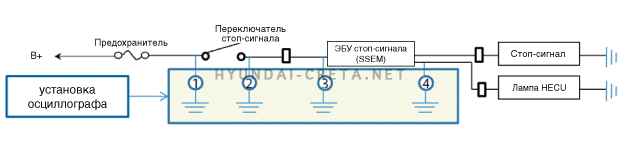

SSEM: электронный модуль стоп-сигналов
4. Если отображаются соответствующие коды DTC, см. руководство по кодам DTC.
