Рабочее давление гидрораспределителей: параметры и ограничения

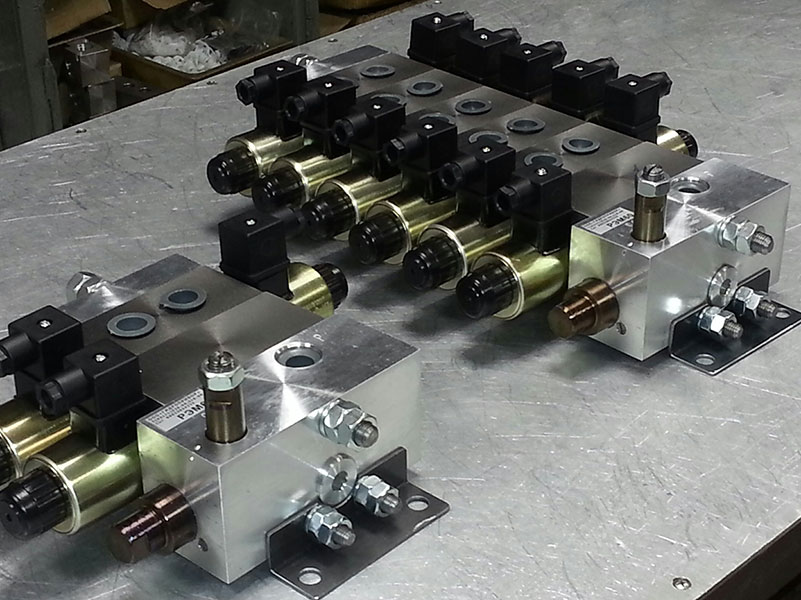

Гидрораспределители — критически важные компоненты гидравлических систем, которые управляют потоками рабочей жидкости и определяют эффективность всего оборудования. Одним из ключевых параметров при выборе является рабочее давление — характеристика, от которой зависит надежность, долговечность и безопасность эксплуатации. При подборе оборудования, например, когда требуется гидрораспределитель р 40, необходимо учитывать не только номинальные показатели, но и реальные условия работы системы.

Важно знать: Превышение допустимого рабочего давления даже на 10-15% может привести к выходу из строя уплотнений, клапанов и корпусных деталей гидрораспределителя.

Технические характеристики рабочего давления

Основные параметры давления

Гидрораспределители классифицируются по нескольким уровням давления, которые определяют их применимость в различных системах:

Градация по рабочему давлению:

• Низкое давление — до 6,3 МПа (63 бар): используется в мобильной технике малой мощности, вспомогательных системах
• Среднее давление — 16-25 МПа (160-250 бар): стандарт для промышленного оборудования, станков, прессов
• Высокое давление — 32-35 МПа (320-350 бар): тяжелая техника, металлургическое оборудование, специализированные прессы
• Сверхвысокое давление — свыше 40 МПа (400 бар): особые применения в авиации, военной технике, гидроприводах высокой мощности

Соотношение номинального и максимального давления

Совет эксперта: При проектировании системы закладывайте запас по давлению минимум 20-25%. Это компенсирует гидроудары, температурные колебания вязкости и износ компонентов.

Факторы, влияющие на предельное давление

Максимально допустимое рабочее давление гидрораспределителя зависит от:

• Материала корпуса — чугун (до 250 бар), алюминий (до 350 бар), стальное литье (свыше 350 бар)
• Типа уплотнений — резиновые кольца ограничивают давление 250-300 бар, фторопластовые выдерживают до 500 бар
• Конструкции золотника — плунжерные распределители работают при более высоких давлениях, чем золотниковые
• Рабочей температуры — при температуре масла выше +60°С допустимое давление снижается на 10-15%
• Вязкости рабочей жидкости — низкая вязкость увеличивает внутренние утечки и снижает эффективное давление

Области применения и типы оборудования

Классификация по назначению и давлению

Промышленные стационарные системы (16-32 МПа):

• Металлообрабатывающие станки с ЧПУ
• Гидравлические прессы для штамповки и формовки
• Литьевые машины для пластмасс
• Упаковочное и фасовочное оборудование
• Деревообрабатывающие комплексы

Мобильная техника (20-35 МПа):

• Экскаваторы и погрузчики (рабочее давление 280-350 бар)
• Бульдозеры и грейдеры (250-320 бар)
• Автокраны и манипуляторы (300-350 бар)
• Коммунальная техника (180-250 бар)
• Сельскохозяйственные машины (200-280 бар)

Специализированное оборудование (32-50 МПа):

• Горнодобывающая техника
• Металлургические комплексы
• Морские и речные суда
• Авиационные гидросистемы
• Испытательные стенды

Практический пример №1: Выбор распределителя для гидропресса

Гидравлический пресс усилием 100 тонн с цилиндром диаметром 200 мм требует рабочего давления около 32 МПа. При выборе гидрораспределителя необходимо:

• Номинальное давление распределителя — минимум 35 МПа (запас 10%)
• Максимальное кратковременное — 40-42 МПа
• Расход — соответствующий производительности насоса (40-60 л/мин для среднего пресса)
• Монтажный типоразмер — Р40 или Р63 в зависимости от требуемого расхода

Надежные поставщики, такие как интернет-магазин АРИС, предлагают широкий выбор распределителей с детальными техническими характеристиками и консультационной поддержкой.

Критерии выбора и на что обратить внимание

Чек-лист выбора гидрораспределителя

Базовые параметры:

• ? Номинальное рабочее давление с запасом 20-30%
• ? Максимальный расход рабочей жидкости
• ? Количество рабочих секций и позиций
• ? Тип управления (ручной, электромагнитный, гидравлический, пневматический)
• ? Монтажный типоразмер и способ установки
• ? Совместимость с рабочей жидкостью (минеральное масло, HLP, биоразлагаемые жидкости)

Дополнительные критические факторы:

• ? Температурный диапазон эксплуатации (-40°С до +80°С для мобильной техники)
• ? Класс защиты электромагнитов (IP65, IP67 для агрессивных сред)
• ? Наличие защиты от перегрузок и встроенных клапанов
• ? Соответствие ГОСТ 24679-81 (гидрораспределители) и ISO 4401
• ? Возможность модульного наращивания секций
• ? Доступность запчастей и ремонтопригодность

Сравнительная таблица типов распределителей по рабочему давлению

Частые ошибки при выборе

Недооценка гидроударов:

В системах с быстродействующими клапанами возникают скачки давления до 150-200% от номинального. Особенно критично для длинных трубопроводов и систем с высокой скоростью потока.

Игнорирование условий эксплуатации:

Распределитель для отапливаемого цеха и для работы на улице при -30°С — это разные модели с различными уплотнениями и материалами.

Экономия на запасе прочности:

Гидрораспределитель, работающий на пределе своих возможностей, выходит из строя в 3-5 раз быстрее, чем при наличии запаса по давлению 25-30%.

Особенности монтажа и эксплуатации

Правила монтажа для обеспечения расчетного давления

Подготовка гидросистемы:

• Промывка системы перед установкой — удаление загрязнений фракцией более 25 мкм (класс чистоты 18/16/13 по ISO 4406)
• Установка фильтров — на всасывании (100-150 мкм), в напорной линии (10-25 мкм), в сливе (40-60 мкм)
• Проверка совместимости уплотнений с типом рабочей жидкости
• Контроль момента затяжки резьбовых соединений (для М10-М12: 50-60 Н·м, для М16-М20: 100-150 Н·м)

Монтажные требования согласно ГОСТ 12.2.040-79:

• Вертикальная установка предпочтительна для лучшего удаления воздуха
• Расстояние от корпуса до стенок — не менее 50 мм для охлаждения и доступа
• Монтажная плита — плоскостность не хуже 0,05 мм, шероховатость Ra 1,6
• Трубопроводы — без механических напряжений на корпус распределителя
• Электромагниты — защита от попадания влаги, масла и загрязнений

Эксплуатационные ограничения

Критические параметры рабочей жидкости:

Практический пример №2: Диагностика падения давления

На экскаваторе наблюдается снижение усилия на рабочем органе. Номинальное давление системы — 32 МПа, фактическое — 26 МПа. Возможные причины:

• Износ уплотнений золотника (внутренние утечки 8-12%)
• Загрязнение фильтров (перепад давления более 0,5 МПа)
• Падение производительности насоса из-за износа
• Неправильная регулировка предохранительного клапана
• Завоздушивание системы

Решение: измерение утечек в нейтральной позиции золотника, проверка состояния уплотнений, замена фильтроэлементов.

Техническое обслуживание

Регламент проверок:

• Ежедневно: визуальный осмотр на утечки, контроль рабочего давления по манометру
• Еженедельно: проверка срабатывания всех секций, контроль температуры корпуса
• Ежемесячно: анализ проб масла на загрязненность и обводненность
• Каждые 1000 мото-часов: замена картриджей фильтров, проверка состояния уплотнений
• Каждые 4000-5000 мото-часов: ревизия распределителя с заменой изношенных деталей

Признаки критического износа:

• Падение рабочего давления на 10% и более от номинала
• Увеличение времени переключения секций
• Нагрев корпуса свыше +70°С при нормальной температуре масла
• Рывки и нестабильность движения исполнительных органов
• Видимые утечки в зоне уплотнений

Обзор производителей и моделей

Ведущие мировые производители

Европейские бренды (премиум-сегмент):

• Bosch Rexroth — серии WE, WEH: рабочее давление до 350 бар, модульные конструкции, пропорциональное управление
• Parker Hannifin — серии D1VW, D3W: давление до 320 бар, высокая надежность, широкая номенклатура
• Danfoss — серии PVG, PVE: специализация на мобильной технике, давление до 420 бар
• Atos — серии DLOH, DHI: прецизионные распределители до 350 бар для промышленности

Отечественные производители:

• Гидросила (Украина) — серии Р, РХ: давление до 320 бар, адаптация под российские условия
• БелаРУССия — серии Г, ГА: рабочее давление до 250 бар, доступная цена
• Рудгормаш — специализация на горнодобывающей технике, давление до 400 бар

Практический пример №3: Модернизация системы с увеличением давления

Станок с гидроприводом работал при давлении 200 бар. При модернизации требуется увеличить усилие зажима на 40%, что требует повышения давления до 280 бар. Необходимые действия:

• Замена гидрораспределителя на модель с номинальным давлением 315 бар
• Проверка и возможная замена гидроцилиндров (расчетное давление должно быть не менее 350 бар)
• Установка манометра с пределом измерения 400 бар
• Регулировка предохранительного клапана на 300 бар (срабатывание при 107% от рабочего)
• Замена рукавов высокого давления на класс EN 856 4SH или 4SP

При подборе компонентов для такой модернизации специалисты АРИС помогают подобрать совместимые элементы с учетом требований по давлению и расходу.

Где приобрести качественные гидрораспределители

При выборе поставщика обращайте внимание на:

• Наличие сертификатов соответствия ГОСТ и ISO
• Гарантийные обязательства (минимум 12 месяцев)
• Техническую поддержку и консультации
• Наличие складской программы для быстрой поставки
• Возможность подбора аналогов и комплектующих

Проверенные поставщики, включая АРИС, предлагают комплексные решения с гарантией совместимости компонентов и соответствия заявленным характеристикам по рабочему давлению.

Заключение: практические рекомендации

Ключевые выводы

Выбор гидрораспределителя по рабочему давлению — это баланс между техническими требованиями, условиями эксплуатации и экономической целесообразностью. Следование проверенным принципам обеспечит долговечность и безопасность системы.

Золотые правила подбора:

• Закладывайте запас по давлению 20-30% от расчетного рабочего
• Учитывайте гидроудары и пиковые нагрузки в динамических режимах
• Не экономьте на качестве фильтрации — 70% отказов связаны с загрязнением
• Соблюдайте требования по вязкости и температуре рабочей жидкости
• Проводите регулярное техническое обслуживание согласно регламенту

Контрольная таблица перед запуском:

Следующие шаги

Правильный подбор гидрораспределителя по рабочему давлению — это основа надежной гидросистемы. Если у вас остались вопросы или требуется консультация по конкретному применению, обращайтесь к специалистам. Профессиональный подход на этапе проектирования экономит значительные средства на эксплуатации и ремонтах.

Помните: безопасность гидравлических систем начинается с правильного выбора компонентов и соблюдения регламентов эксплуатации.

Глоссарий терминов

• Номинальное рабочее давление — максимальное давление, при котором гидрораспределитель может работать постоянно без ограничений
• Гидроудар — резкое кратковременное повышение давления при быстром закрытии/открытии клапанов
• Золотник — подвижный элемент распределителя, перекрывающий и открывающий рабочие каналы
• Класс чистоты ISO 4406 — международный стандарт оценки загрязненности гидравлической жидкости
• Пропорциональный распределитель — устройство с электронным управлением, позволяющее плавно регулировать расход и скорость
